Perhitungan Subnetting IP Versi 4



Perhitungan Subnetting IP Versi 4
Perhitungan Subnetting

Subnet Mask | Subnetting | Fungsi | Cara Menghitung

Subnetting ini dilakukan bukan tanpa sebab yang jelas, tetapi juga memiliki tujuan yang penting. Salah satu tujuannya adalah untuk mengefisienkan alokasi alamat IP Address dalam sebuah jaringan komputer supaya bisa memaksimalkan penggunaan IP address. Selanjutnya adalah Untuk mengatasi masalah perbedaan perangkat keras (hardware) dan media fisik yang digunakan suatu jaringan, karena router IP hanya dapat mengintegrasikan sebagai network dengan media fisik yang berbeda jika setiap network memiliki address network yang unik dan juga untuk meningkatkan keamanan pada jaringan komputer. Dibawah ini terdapat penjabaran lebih lanjut mengenai subnetting dan subnet mask.

Pengertian Subnet Mask

Subnet mask adalah 32 bit bilangan biner yang dibagi dalam 4 oktet digunakan untuk membedakan mana bagian Network dan mana bagian Host.

Untuk diketahui, penulisan IP address itu selalu berpasangan dengan Subnet mask. Bahkan walau tidak ditulis sekalipun subnet mask pasti ada yaitu menggunakan default subnet mask.

Jika sebuah alamat IP tidak menyertakan Prefix atau informasi Subnet mask secara rinci, maka alamat IP tersebut otomatis menggunakan default subnet mask

Misal IP address 192.168.10.2 maka dia pasti akan menggunakan subnet mask default 255.255.255.0 atau prefix /24

Fungsi Subnet mask

Alamat IP yang didefinisikan baik secara manual atau otomatis, oleh protocol TCP/IP update akan disisipi informasi jaringan (network) dan tujuan client (host).

Ketika jaringan komputer ibarat alamat rumah, maka dibutuhkan informasi detail seperti nama jalan, rt/rw dan nomor rumah. Untuk membedakan 2 bagian Network dan Host ini, perlu adanya Subnet mask.

Subnet mask sendiri berfungsi sebagai penanda untuk menentukan mana bagian Network atau Host.

Intinya memberitahu komputer bahwa ketika sebuah IP address dikonfigurasi dengan default subnet mask, maka komputer tahu bahwa Oktet 1,2,3 adalah bagian alamat Network dan Oktet 4 itu bagian alamat Host

Pengertian Subnetting

Dalam jaringan komputer, perangkat client (host) menggunakan Broadcast untuk mencari layanan dan perangkat lainnya.

Ingat bahwa Broadcast dikirim ke semua client (host) di dalam jaringan, [bahkan jika clientnya tidak ada sekalipun]

Dynamic Host Configuration Protocol (DHCP) adalah contoh layanan jaringan yang bergantung pada Broadcast.

Perangkat (host) mengirim broadcast ke seluruh jaringan untuk mencari server DHCP. Pada jaringan yang besar, ini dapat membuat lalu lintas jaringan menjadi padat dan menyebabkan lelet.

Oleh sebab itu, perlu upaya agar broadcast storm (badai broadcast) tidak menimbulkan masalah, jaringan perlu dipecah-pecah agar efisien dalam pemakaian IP broadcast storm dapat diminimalisir.

Subnetting adalah cara membagi jaringan menjadi subnetwork-subnetwork kecil untuk mengurangi broadcast domain dan melakukan efisiensi alamat IP yang terbatas. Meskipun sudah ada beberapa teknik optimasi jaringan, subnetting tetap dibutuhkan untuk konfigurasi jaringan sampai sekarang.

Penghitungan Subnetting

Penghitungan subnetting bisa dilakukan dengan dua cara, cara binary yang relatif lambat dan cara khusus yang lebih cepat. Pada hakekatnya semua pertanyaan tentang subnetting akan berkisar di empat masalah: Jumlah Subnet, Jumlah Host per Subnet, Blok Subnet, dan Alamat Host- Broadcast.

Penulisan IP address umumnya adalah dengan 192.168.1.2. Namun adakalanya ditulis dengan 192.168.1.2/24, apa ini artinya? Artinya bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0. Lho kok bisa seperti itu? Ya, /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0). Konsep ini yang disebut dengan CIDR (Classless Inter-Domain Routing) yang diperkenalkan pertama kali tahun 1992 oleh IEFT.

Pertanyaan berikutnya adalah Subnet Mask berapa saja yang bisa digunakan untuk melakukan subnetting? Ini terjawab dengan tabel di bawah:

SUBNETTING PADA IP ADDRESS CLASS C

Subnetting seperti apa yang terjadi dengan sebuah NETWORK ADDRESS 192.168.1.0/26 ?

Analisa: 192.168.1.0 berarti kelas C dengan Subnet Mask /26 berarti 11111111.11111111.11111111.11000000 (255.255.255.192).

Penghitungan: Seperti sudah saya sebutkan sebelumnya semua pertanyaan tentang subnetting akan berpusat di 4 hal, jumlah subnet, jumlah host per subnet, blok subnet, alamat host dan broadcast yang valid. Jadi kita selesaikan dengan urutan seperti itu:
  1. Jumlah Subnet = 2x, dimana x adalah banyaknya binari 1 pada oktet terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3 oktet terakhir untuk kelas A). Jadi Jumlah Subnet adalah 22 = 4 subnet
  2. Jumlah Host per Subnet = 2y – 2, dimana y adalah adalah kebalikan dari x yaitu banyaknya binari 0 pada oktet terakhir subnet. Jadi jumlah host per subnet adalah 26 – 2 = 62 host
  3. Blok Subnet = 256 – 192 (nilai oktet terakhir subnet mask) = 64. Subnet berikutnya adalah 64 + 64 = 128, dan 128+64=192. Jadi subnet lengkapnya adalah 0, 64, 128, 192.
Bagaimana dengan alamat host dan broadcast yang valid? Kita langsung buat tabelnya. Sebagai catatan, host pertama adalah 1 angka setelah subnet, dan broadcast adalah 1 angka sebelum subnet berikutnya.


Kita sudah selesaikan subnetting untuk IP address Class C. Dan kita bisa melanjutkan lagi untuk subnet mask yang lain, dengan konsep dan teknik yang sama. Subnet mask yang bisa digunakan untuk subnetting class C adalah seperti di bawah. Silakan anda coba menghitung seperti cara diatas untuk subnetmask lainnya.

SUBNETTING PADA IP ADDRESS CLASS B

Berikutnya kita akan mencoba melakukan subnetting untuk IP address class B. Pertama, subnet mask yang bisa digunakan untuk subnetting class B adalah seperti dibawah. Sengaja saya pisahkan jadi dua, blok sebelah kiri dan kanan karena masing-masing berbeda teknik terutama untuk oktet yang dimainkan berdasarkan blok subnetnya. CIDR /17 sampai /24 caranya sama persis dengan subnetting Class C, hanya blok subnetnya kita masukkan langsung ke oktet ketiga, bukan seperti Class C yang dimainkan di oktet keempat. Sedangkan CIDR /25 sampai /30 (kelipatan) blok subnet kita mainkan di oktet keempat, tapi setelah selesai oktet ketiga berjalan maju (coeunter) dari 0, 1, 2, 3, dst.


Kita coba dua soal untuk kedua teknik subnetting untuk Class B. Kita mulai dari yang menggunakan subnetmask dengan CIDR /17 sampai /24. Contoh network address 172.16.0.0/18.

Analisa: 172.16.0.0 berarti kelas B, dengan Subnet Mask /18 berarti 11111111.11111111.11000000.00000000 (255.255.192.0).

Penghitungan:

  1. Jumlah Subnet = 2x, dimana x adalah banyaknya binari 1 pada 2 oktet terakhir. Jadi Jumlah Subnet adalah 22 = 4 subnet
  2. Jumlah Host per Subnet = 2y – 2, dimana y adalah adalah kebalikan dari x yaitu banyaknya binari 0 pada 2 oktet terakhir. Jadi jumlah host per subnet adalah 214 – 2 = 16.382 host
  3. Blok Subnet = 256 – 192 = 64. Subnet berikutnya adalah 64 + 64 = 128, dan 128+64=192. Jadi subnet lengkapnya adalah 0, 64, 128, 192.
Alamat host dan broadcast yang valid?








Berikutnya kita coba satu lagi untuk Class B khususnya untuk yang menggunakan subnetmask CIDR /25 sampai /30. Contoh network address 172.16.0.0/25.

Analisa: 172.16.0.0 berarti kelas B, dengan Subnet Mask /25 berarti 11111111.11111111.11111111.10000000 (255.255.255.128).

Penghitungan:
  1. Jumlah Subnet = 29 = 512 subnet
  2. Jumlah Host per Subnet = 27 – 2 = 126 host
  3. Blok Subnet = 256 – 128 = 128. Jadi lengkapnya adalah (0, 128)
Alamat host dan broadcast yang valid?



SUBNETTING PADA IP ADDRESS CLASS A

Kalau sudah mantab dan paham, kita lanjut ke Class A. Konsepnya semua sama saja. Perbedaannya adalah di OKTET mana kita mainkan blok subnet. Kalau Class C di oktet ke 4 (terakhir), kelas B di Oktet 3 dan 4 (2 oktet terakhir), kalau Class A di oktet 2, 3 dan 4 (3 oktet terakhir). Kemudian subnet mask yang bisa digunakan untuk subnetting class A adalah semua subnet mask dari CIDR /8 sampai /30.

Kita coba latihan untuk network address 10.0.0.0/16.

Analisa: 10.0.0.0 berarti kelas A, dengan Subnet Mask /16 berarti 11111111.11111111.00000000.00000000 (255.255.0.0).

Penghitungan:
  1. Jumlah Subnet = 28 = 256 subnet
  2. Jumlah Host per Subnet = 216 – 2 = 65534 host
  3. Blok Subnet = 256 – 255 = 1. Jadi subnet lengkapnya: 0,1,2,3,4, etc.

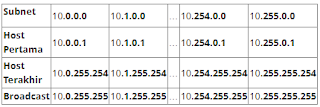

Alamat host dan broadcast yang valid?








Catatan: Semua penghitungan subnet diatas berasumsikan bahwa IP Subnet-Zeroes (dan IP Subnet-Ones) dihitung secara default. Buku versi terbaru Todd Lamle dan juga CCNA setelah 2005 sudah mengakomodasi masalah IP Subnet-Zeroes (dan IP Subnet-Ones) ini. CCNA pre-2005 tidak memasukkannya secara default (meskipun di kenyataan kita bisa mengaktifkannya dengan command ip subnet-zeroes), sehingga mungkin dalam beberapa buku tentang CCNA serta soal-soal test CNAP, anda masih menemukan rumus penghitungan Jumlah Subnet = 2x – 2

Tahap berikutnya adalah silakan download dan kerjakan soal latihan subnetting. Jangan lupa mengikuti artikel tentang Teknik Mengerjakan Soal Subnetting untuk memperkuat pemahaman anda dan meningkatkan kemampuan dalam mengerjakan soal dalam waktu terbatas.
